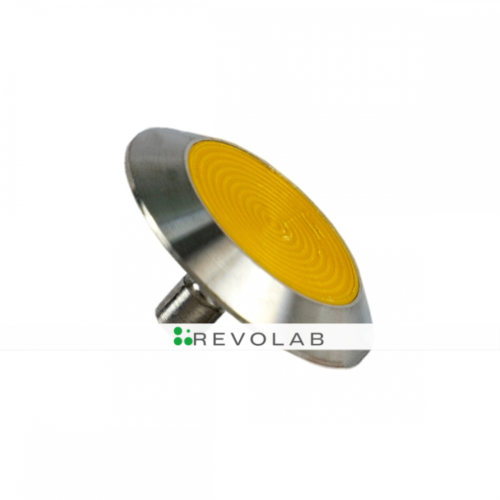

Конус комбинированный, с рифленой вставкой, со штифтом, D35x35, H-5мм, I-15мм, AISI304/PU, желтый (преодолимое препятствие, непреодолимое препятствие)

Изделие представляет собой наземный тактильный указатель в форме усеченного конуса. Конструктивно тактильный индикатор (изделие) представляет собой сборку 2х изделий: металлический корпус и контрастную полимерную вставку. Для обеспечения контрастности индикатора с поверхностью для слабовидящих людей индикатор имеет полимерную вставку жёлтого цвета.

Для обеспечения надежного крепления в поверхность в нижней части индикатора имеется штифт. Монтаж осуществляется путём сверления и последующего приклеивания индикаторов в подготовленные отверстия.

Требования к материалам

Для обеспечения высоких эксплуатационных характеристик металлическая оправа должна быть изготовлена из нержавеющей стали маркой не ниже AISI 304. Полиуретановая вставка должна быть изготовлена из TPU повышенной прочности твёрдостью не более 95 ед. по Шору по таблице А.

Требования к конструкции изделия

Конструктивно ТНУ представляет собой сборку 2 изделий: металлического корпуса и контрастной полимерной вставки. Наземный тактильный указатель должен быть выполнен в форме усеченного конуса. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не более 45 гр. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости конуса должны быть расположены выступы высотой не менее 1 мм. Для обеспечения надежного крепления в поверхность нижняя часть индикатора должна быть оборудована штифтом, диаметром не менее 5 мм и длиной не менее 15 мм. Штифт конструкционно должен быть изготовлен из цельного материала, что и сам индикатор и не имеет видимых швов и соединений с его поверхностью.

Требования к геометрическим размерам

С целью более практичного расположения индикаторов на запланированном участке диаметр указателя должен быть не менее 35мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Для обеспечения надёжного крепления длина штифта не менее 15мм.

Требования к информационному обеспечению незрячих групп населения

Для обеспечения контраста с подстилающей поверхностью, а также для обеспечения оптимальных условий восприятия цвета слабовидящим человеком, контрастная вставка должна быть желтого цвета (RAL 1018).

Расход клея на один индикатор зависит от множества факторов и составляет примерно 5 гр.
